connect MacBook ke TV ( PART 1 )


USING VIDEO CONNECTOR


STEP 1

IDENTIFY VIDEO CONNECTOR ON YOUR MACBOOK.

Macbook mempunyai perbezaan dalam video port. Setiap jenis video port tidak sama bergantung kepada manufacture Macbook tersebut.


4 MAIN TYPE CONNECTOR

HDMI CONNECTOR

Connector HDMI ini mempunyai saiz yang sama dengan port USB yang berada di Macbook anda. Port HDMI ini berada di side Macbook anda. Apabila Macbook anda mempunyai port HDMI ini anda tidak perlu apa apa special cable untuk menyambungkannya. Anda boleh terus Plug cable HDMI anda pada Macbook anda

THUNDERBOLT CONNENCTOR

Cable ini adalah lebih kecil daripada port USB. Icon thunderbolt ini seperti lightning icon


MINI  DISPLAYPORT

Bentuk port adalah sama dengan thunderbolt port. Port ini ditunjukkan dengan bentuk segi empat tepat

MICRO DVI

Port ini slim seperti port USB. Dengan small indent di kedua dua side. Ia di tunjukkan dalam icon yang sama  MiniDisplay port


STEP 2

KNOW WHAT IS COMPATABLE

Jika anda mempunyai thunderbolt port anda bole menggunakan thunderbolt ataupun mini displayport adapter. Jika anda mempunyai Micro DVI port anda hanya boleh menggunakan Micro DVI adapter.


STEP 3

IDENTIFYING CONNECTOR OF YOUR TV

Sebelum anda membuat pembelian adapter untuk Macbook anda. Anda perlu melihat atau check connector yang bersesuaian dengan TV anda.


  • TV Support HDMI, ini membolehkan anda memindahkan kedua dua file anda iaitu imej dan audio.
  • Jika anda tidak mempunyai HDMI cable anda juga boleh menggunakan DVI cable. Dengan penggunaan cable DVI ini anda juga boleh mendapat kualiti gambar yang cantik. However, DVI ini hanya boleh transfer gambar DVI  ini tidak memindahkan audio file. Anda perlu separate audio.
  • Jika anda membuat penyambungan kepada TV lama, yang anda hanya perlu ada ialah composite adapter. Adapter ini amat susah untuk di cari pada masa ini.

STEP 4

OBTAIN THE CORRECT ADAPTER

Untuk membuat penyambungan anda perlu mempunyai adapter yang boleh convert penyambungan yang terdapat di Macbook. Jika TV anda support HDMI, anda perlu thunderbolt/Mini DisplayPort untuk HDMI. Jika TV anda hanya support DVI anda perlu Mini DisplayPort yang boleh support DVI adapter.

  • Jika Macbook anda mempunyai HDMI anda tidak perlu HDMI adapter. Selagi TV anda mempunyai HDMI port.



STEP 5

OBTAIN THE CABLE

Anda perlu cable yang boleh menyambungkan cable ke Tv anda. Jika anda mempunyai cable HDMI anda hanya perlu menggunakan cable HDMI. Jika anda menggunakan DVI cable anda perlu melakukan penyambungan melalui DVI cable.


  • Jika anda menggunakan cable DVI anda perlu menggunakan analog audio cable untuk transfer audio signal.



STEP 6

CONNECT THE ADAPTER  TO YOUR MACBOOK

Pasang adapter anda ke dalam port yang betul pada MacBook anda.


STEP 7

Gunakan audio anda untuk lampirkan ( ATTACH ) adapter ke TV anda.










STEP 8

 TURN ON YOUR TV AND SWITCH IT INTO PROPER INPUT.

Pastikan anda memilih dengan betul. Sesetengah Tv mempunyai multiple HDMI dan DVI port.








STEP 9

OPEN SYSTEM PREFERENCES MENU

Anda boleh menjumpai dengan menekan ikon apple di sebelah kiri screen anda.

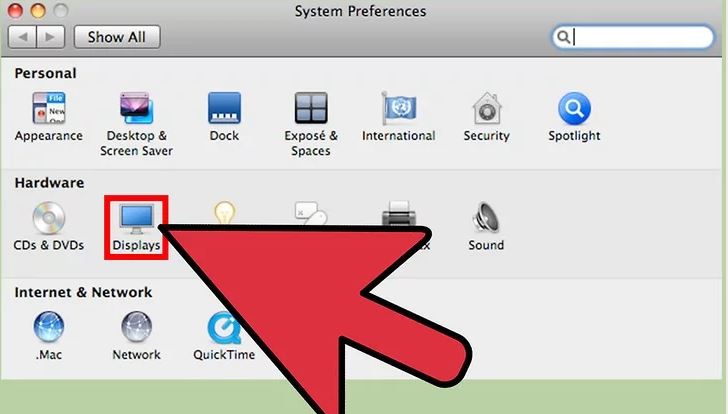

STEP 10

CLICK THE DISPLAY OPTION

Menu ini membenarkan anda untuk adjust screen positioning dan mirroring option.








STEP 11


CLICK THE ARRANGEMENT TAB

Menu ini membenarkan anda sesetengah option mengenai display posisi ( position ) anda.








STEP 12

DRAG THE DISPLAY AROUND TO SET WHERE THERE ARE IN RELATION TO EACH OTHER

Jika anda memanjangkan ( Extending ) dekstop anda, dan menggerakkan display anda, menu akan bergerak sejajar dengan tetikus apabila tetikus di gerakkan.







STEP 13

CHECK THE MIRROR DISPLAY BOX TO TOGGLE TO DISPLAY MIRRORING ON

Ini akan membuatkan Mac anda dan Tv anda menunjukkan display yang sama.









STEP 14

MAKE THE TV AS PRIMARY BY DRAGGING THE WHITE BAR FROM MAC DISPLAY

Ini akan membuatkan tv anda sebagai Mac display anda.








STEP 15


OPEN SYSTEM PREFERENCES MENU AGAIN AND SELECT "SOUND"

Klik output tab dan pilih HDMI. Fungsi ini adalah untuk mengeluarkan bunyi daripada Tv anda terus ke MacBook anda.
